E-FLEX

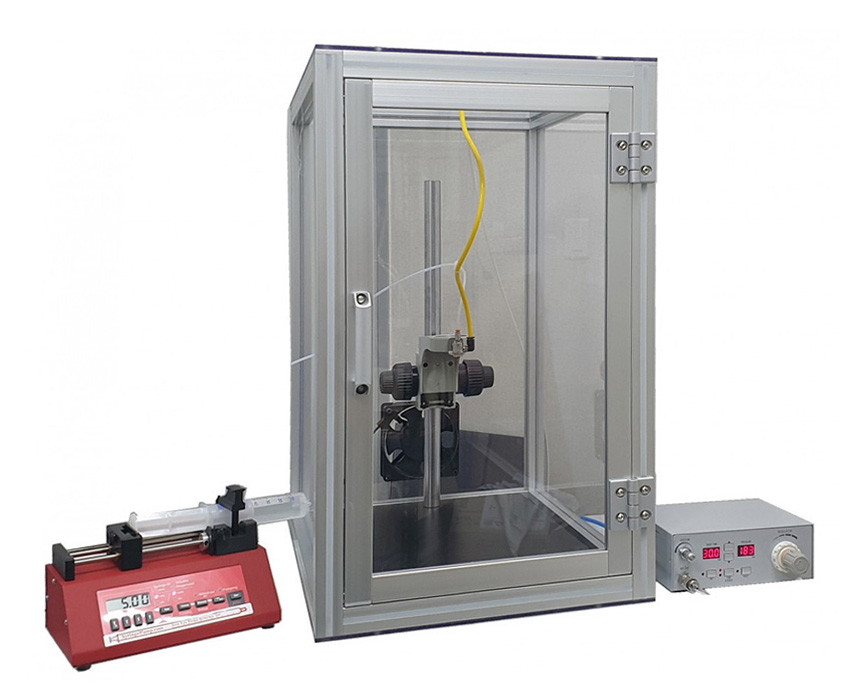

1. 고정형 Spray Coater

ㅣ Consist of

- Cyclone Atomizing Spray Nozzle(하단 Spray Nozzle Line Up 참조)
- Spray Controller(압력 조절, 타임 설정, Foot Switch)
- Syringe Pump(공급 용량 미세 조정)
- Wind Shield Cover(400*500*680, PC, Profile Al, 배기용 팬모터)
- Stand (300*400*20T, Anodized Aluminum, 높낮이 조절 Focus Block)

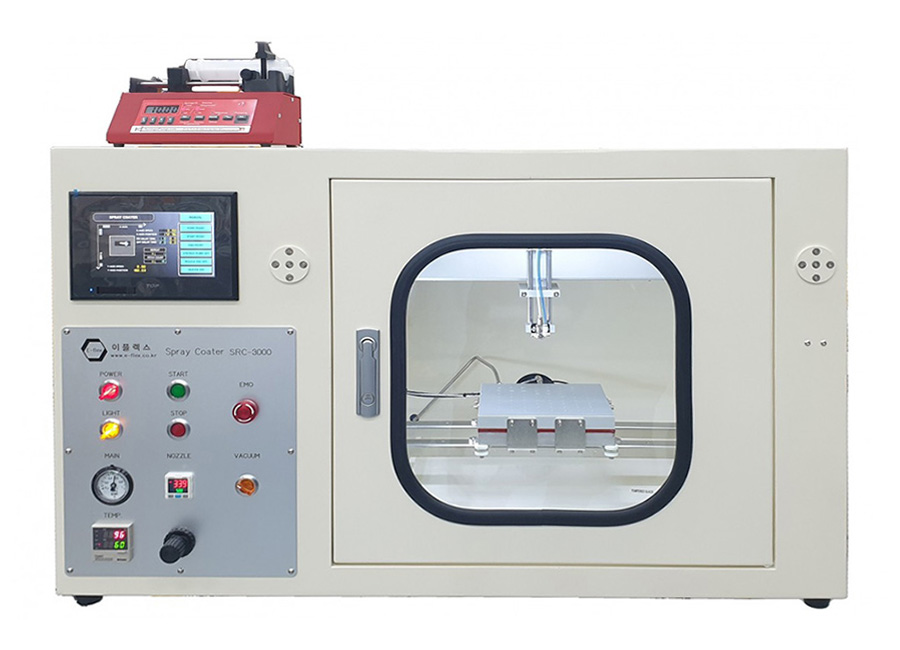

2. Table top Spray Coater : Model No. SRC-3000 & SRC-4000

ㅣ Specification

Model No.	SRC-3000	SRC-4000
Spray Type	2축로봇모션, 기판고정형, 미세 정밀분사	미세 정밀분사, 2축로봇모션, 기판고정형
Display & Control	7” Full Color Touch Screen Panel
Max. Spray Area	200㎜ x 200㎜	300㎜ x 300㎜
X-Y Robot Stoke	340㎜ x 340㎜	450㎜ x 450㎜
Z AXIS Stroke	100㎜ Manual
Moving Speed	Max. 200㎜/sec
N2 및 Compressed Air	6 ㎏f/㎠(∅6㎜ Tube)
Spray Nozzle	Cyclone Atomizing(회오리 분사)Nozzle, Micro Nozzle
도료공급방식	Precision Syringe Pump, Gear pump, 용기가압 등
공급 전원	220V, 50/60㎐, 1∅, 15A
Dimension(㎜)	1000W x 700D x 622H	1100W x 820D x 622H
Weight	65㎏	70㎏
Option 및 편의사항	- Z축 자동(100㎜) - Heating Plate(기본 Max. 150℃) & Vacuum Plate - Exhaust System(배기 팬) - 사용자 맞춤 사양 제작 가능

3. Pilot Spray Coater : Model No. SRC-5000(SRC-4500)

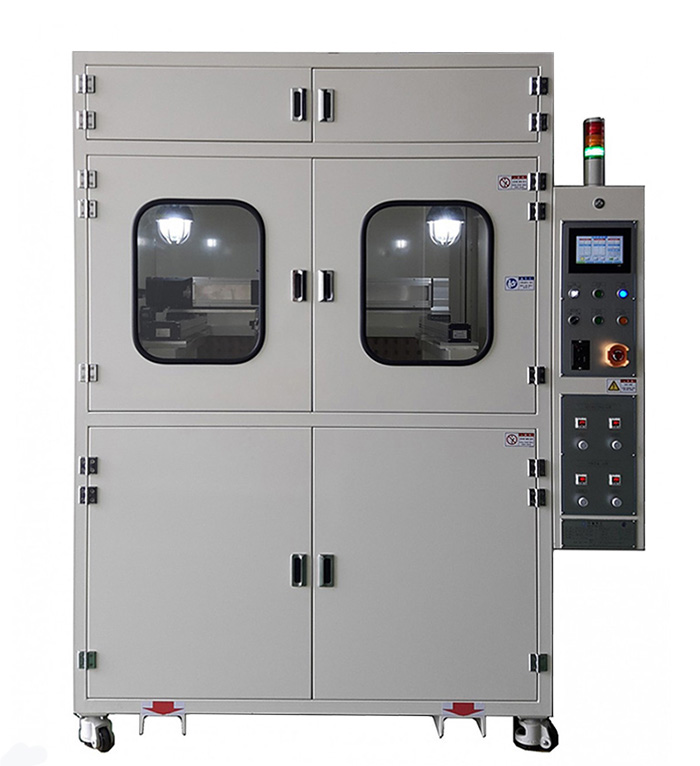

SRC-5000

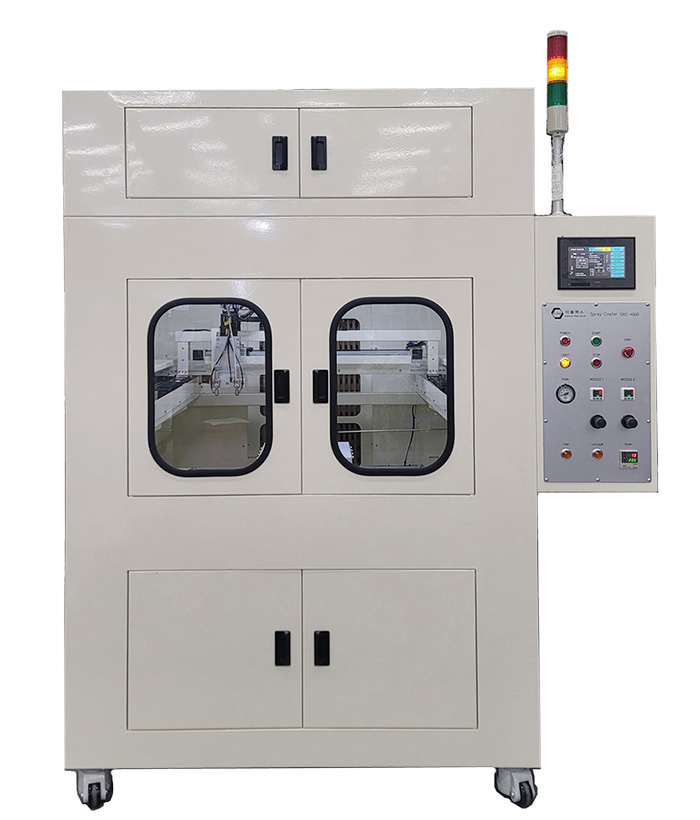

SRC-4500

ㅣ Specification

Model No.	SRC-5000(SRC-4500)
Spray Type	2축로봇모션, 기판고정형, 미세 정밀분사
Display & Control	7” Full Color Touch Screen Panel
Max. Spray Area	500㎜ x 500㎜
X-Y Robot Stoke	650㎜ x 650㎜
Z AXIS Stroke	150㎜ Manual(Option : Automatic 100㎜)
Moving Speed	Max. 500㎜/sec(Max. 300㎜/sec)
N2 및 Compressed Air	6 ㎏f/㎠(∅6㎜ Tube)
Spray Nozzle	Cyclone Atomizing(회오리 분사)Nozzle, Micro Nozzle
도료공급방식	Precision Syringe Pump, Gear pump, 용기가압 등
공급 전원	220V, 50/60㎐, 1∅, 15A
Dimension(㎜)	1650W x 1540D x 1950H
Weight	450㎏
Option	- 다양한 용도에 따른 Nozzle 선택, Multiple Nozzle 사용. - Z축 자동(100㎜) - Heating Plate(기본 Max. 150℃) & Vacuum Plate - Auto Loading / Unloading - 연속공급 시린지 펌프 - Exhaust System(배기 팬) - 사용자 맞춤 사양 제작 가능(Size, Speed, Program 등)

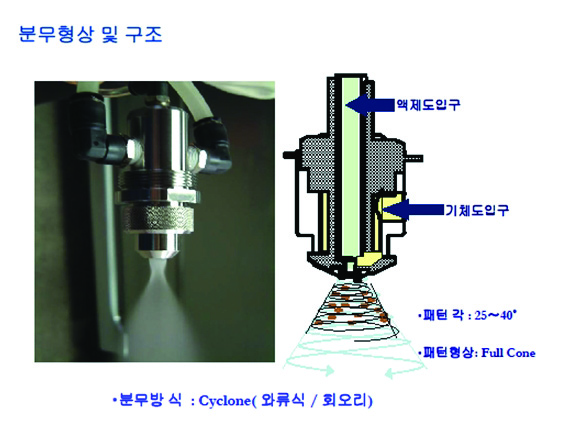

* NOZZLE의 특징(Cyclone Atomizing)

- 미립자 분무가 가능하며 토착효율이 좋다(5㎛ 전후~)
- 초미량부터 정밀분무가 가능함.
- 기존 노즐에 비교해 대구경 노즐을 사용하여 액체의 막힘, 끊김, 수락이 없음
- 저점도 액체는 물론 고점도 액체, 고형물 혼합 슬러리, 에멀전 등도 균일하게 미립화가 가능함.
- 압축 공기의 소비 풍량이 적어(타제품의 1/2~2/3 수준)도료량 절감
- 노즐 자체가 자흡력을 가지고 있어 저점도 액체의 소량 분무는 노즐의
흡입력만으로(Pump없이) 사용할 수 있다.
- 이형 액체의 혼합분무 가능(CNW형)

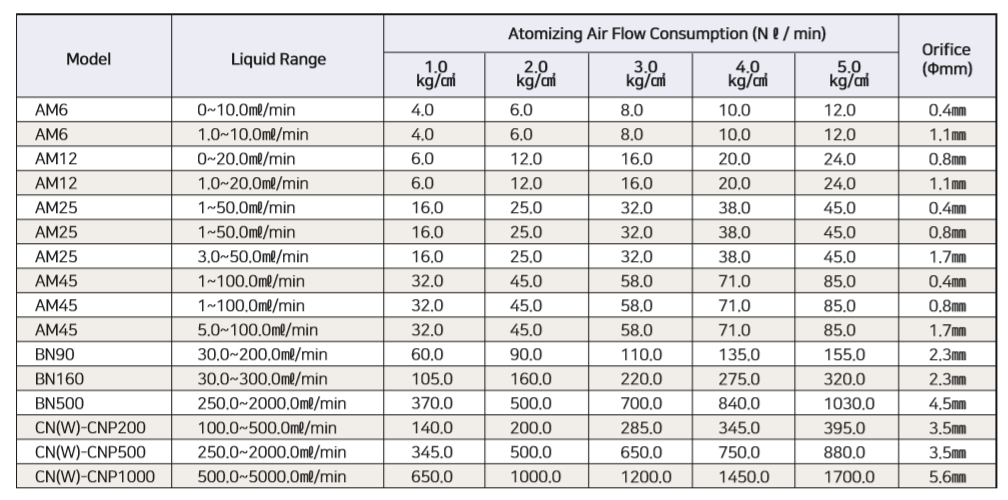

ㅣ Spray Nozzle Line Up
